Hård vs. blød samling (ISO 5393)
Blød / elastisk / lav torque-rate: efter seating nås slutmomentet over mere end én fuld omdrejning (> 360°). Eksempler: plast, split-skiver, selvskærende.
Hård / inelastisk / høj torque-rate: efter seating nås slutmomentet på en brøkdel af en omdrejning (< 30°). Eksempler: metal på metal med simpel skive.
Se på moment–vinkel-kurven: blød samling har moderat hældning efter seating; hård har næsten lodret stigning.

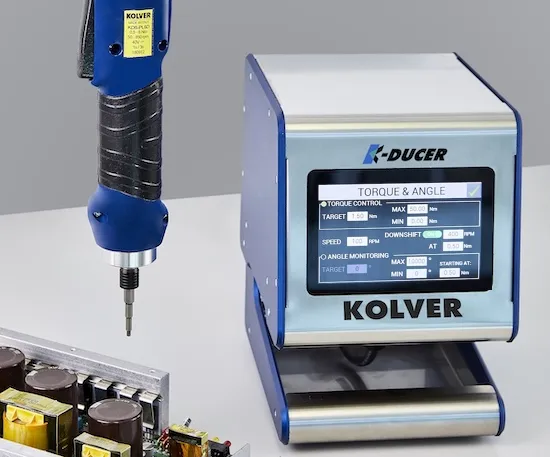

Hårde samlinger – indstillinger
Afslut ved lav hastighed for at undgå “hårdt stop” og overshoot.
- Lav FINAL SPEED (fx 100 o/min)
- Downshift ved 20–50 % af mål-moment (eller tilsvarende vinkel)
- Jo lavere mål-moment er i forhold til værktøjets område, jo mere betyder inerti – og jo lavere downshift-hastighed kan være nødvendig
Bløde / elastiske samlinger
Her kræver lav hastighed mere af motoren (som at trække et elastikbånd langsomt). Kør derfor højere slut-hastighed. Hvis downshift bruges, start det sent (fx fra ≥ 80 % af mål-moment), så det meste af stramningen stadig sker ved højere hastighed. Meget elastiske joints kan have fordel af at undgå downshift helt.
Praktisk eksempel fra torque-study
Seating ca. 0,30 Nm ved ca. 2000°, failure ca. 2,20 Nm ved ca. 2200° → hård samling.
- Mål-moment: ca. 80 % af failure → 1,76 Nm (grænser fx 1,54–1,98 Nm). Undgå at gå over 90 % af failure.
- Vinkelovervågning: MAX ANGLE ca. 180° startende fra seating (eller absolut vinkel fra start, hvis prevailing torque forstyrrer).
- Hastighed: høj rundown, downshift til ca. 100 o/min lidt over seating-moment.
Disse tal er retningslinjer. Specifikationer for samlingen og sikkerhedskrav går altid forud.
Relaterede ressourcer
Husk
Retningslinjerne erstatter ikke samlingsspecifikation og sikkerhedskrav. Ved tvivl: kør torque-to-failure, involvér leverandør, og dokumentér valgene. Se Kolvers rules of thumb.
Kilde / originalartikel: Kolver: Rules of thumb for torque and angle
